復合材料技術(shù)的不斷提升下，越來越多的產(chǎn)品上面就有復合材料的身影，這里面就要說到碳纖維復合材料產(chǎn)品，具有高強度低密度的性能體現(xiàn)，那這種碳纖維復合材料是怎么生產(chǎn)制造出來的呢?本文就跟著威盛新材的小編來看看，重點要了解這種材料中的氧化、碳化、石墨化的工藝。

　　我們以常見的聚丙烯腈基碳纖維為例來看，結(jié)合下圖來看，先是進行原油了么提煉出丙烷，然后再獲得丙烯腈，再進行提煉獲得聚丙烯腈也就是PAN的意思，然后再做成絲狀，也就是常說的紡絲，然后進行氧化、碳化石墨化處理以后，再進行表面處理就能夠獲得我們的碳纖維絲束。這里面重點要說的是紡絲、氧化、碳化、石墨化這樣的步驟。

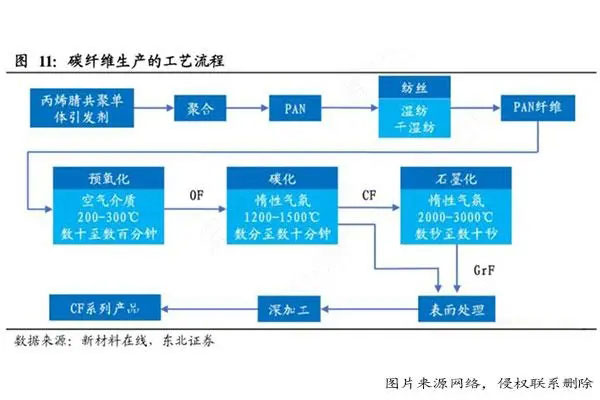

(碳纖維生產(chǎn)流程圖）

　　1.紡絲，紡絲簡單的來說，就是正常獲得PAN還不是絲狀，那我們需要的碳纖維絲束其實是一根一根的狀態(tài)，這個時候就要進行紡絲的處理，步驟也很簡單，就是在進行制備的時候，把聚丙烯腈跟水溶液混合然后獲得紡絲液，再通過紡絲的工藝，正常的工藝就是干法或者濕法紡絲的情況下提煉出PAN原絲，再結(jié)合PAN基的狀態(tài)就能夠獲得PAN基的原絲。然后就可以進行后需要的工藝生產(chǎn)。

　　2.氧化處理也叫預氧化，是PAN變成碳纖維中非常重要的一個步驟，這個階段是有兩個方面，先是把聚丙烯腈在催化劑環(huán)境下溫度控制在200~220℃及張力狀態(tài)條件下，通過空氣(或氧化)進行氧化處理10~30分鐘，然后再改變環(huán)境，在220~330℃及張力狀態(tài)條件下繼續(xù)氧化處理30~100分鐘，待纖維顏色變黃、變褐，就可以進行后續(xù)的碳化處理。

　　3.碳化處理，這個過程就是使得PAN基纖維內(nèi)部的含碳量更好，那整個的過程是在純氮氣流(或真空)保護下進行，經(jīng)過低溫炭化(300~1000℃)和高溫炭化(1000~1800℃)之后，纖維轉(zhuǎn)化成具有亂層結(jié)構(gòu)的碳纖維，這個時候碳纖維其實就應該完成了，但是下面還有一個步驟，是用來制備石墨纖維的。

　　4.石墨化處理，這個看上去也更加的簡單，是在更高溫的環(huán)境下，使得內(nèi)部碳元素能夠按照結(jié)晶的方式存在，那往往是在2000~3000℃高的熱處理溫度下牽伸石墨化。

　　這四種工藝完成的比較好以后，基本上就能生產(chǎn)出非常好的碳纖維絲束，你像威盛新材長期跟碳纖維絲束打交道，在拿到碳纖維預浸料的時候，很快就能夠看出來這個碳纖維預浸料的好壞情況，那對于生產(chǎn)的碳纖維制品的性能也就更容易得到保障。在這里還是要說，如果想要高性能的碳纖維制品的話，可以選擇威盛新材廠家。推薦閱讀：碳纖維管實際應用中的優(yōu)勢凸顯

　　威盛新材是一家數(shù)十年從事碳纖維制品的廠家，有著豐富生產(chǎn)經(jīng)驗，從事碳纖維制品的生產(chǎn)和加工，成型設備齊全、加工機器也完善，能夠完成多種型號的碳纖維產(chǎn)品的生產(chǎn)，按圖紙定制生產(chǎn)。生產(chǎn)的碳纖維板產(chǎn)品也遠銷多行業(yè)，受到一致的認可與好評。

　　本文系威盛新材原創(chuàng)內(nèi)容，禁止抄襲轉(zhuǎn)載，違者將追究其法律責任
